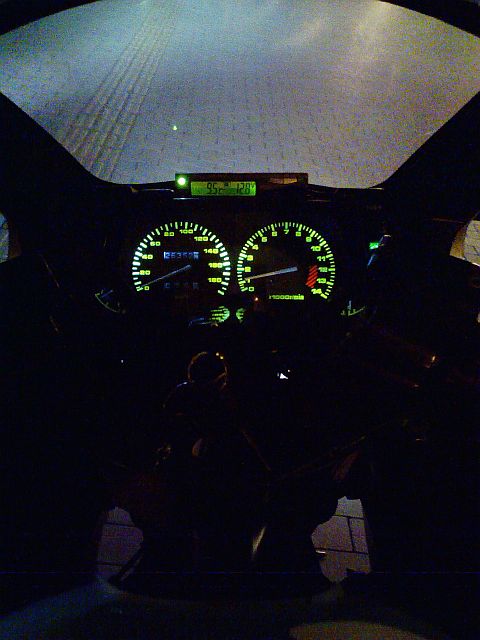

現在のメータ周り。
メータの上は電圧計。
車用を載せた。防水は不明？
一応、シリコンコーキングで目止め。
照明はすべて自作LEDに交換。
ちなみにこの写真のライトはHIDの配光です。

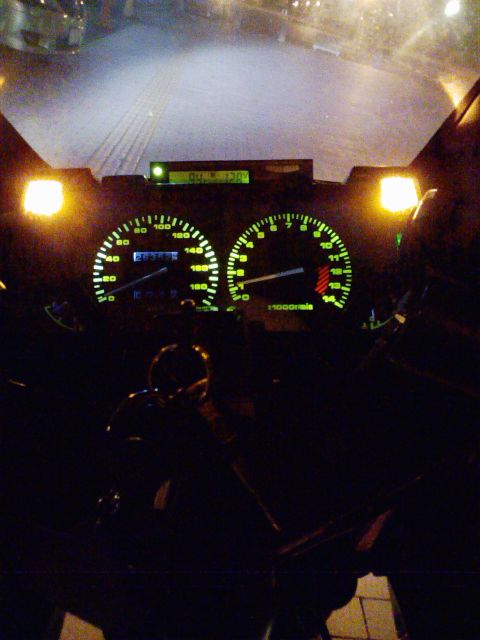

ハザード点灯。
高輝度LEDで少しまぶしい。
警告灯の赤色はLED化したとき光らない。
配線の解析がうまくいかない。
基本は・黒/黄＝アース ・茶＝アースのはず？？
警告関係の赤のみ光らない。再度LEDを検査しよう。
ちなみに検査用の電源はPCの電源を取り外したもの。
12Vと5Vが出ているし、きれいな電気のはず。

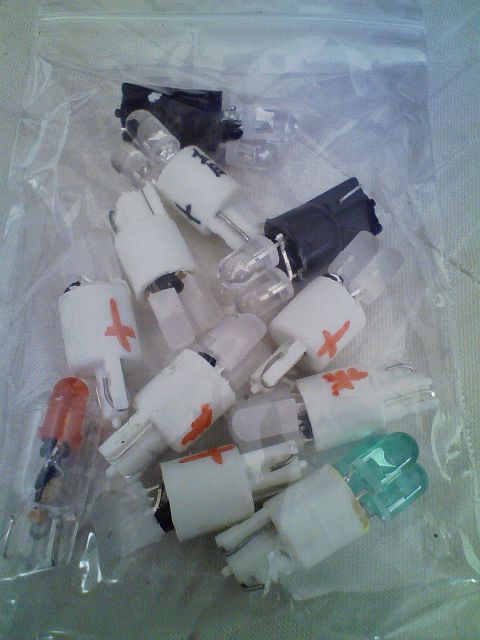

作ったLED。すべてT10規格×11
速度警告灯は自己点滅LEDを使用したのに・・・。光らない。
ハイビームは青、ニュートラル緑、ウィンカー黄色×2
照明白色×4、速度・オイル・燃料警告赤色×3。
それぞれ、卓上旋盤で5ミリのものを削りこんだり3発以上組み込んだ。
ニュートラルだけ、余り物の一般用。暗い。

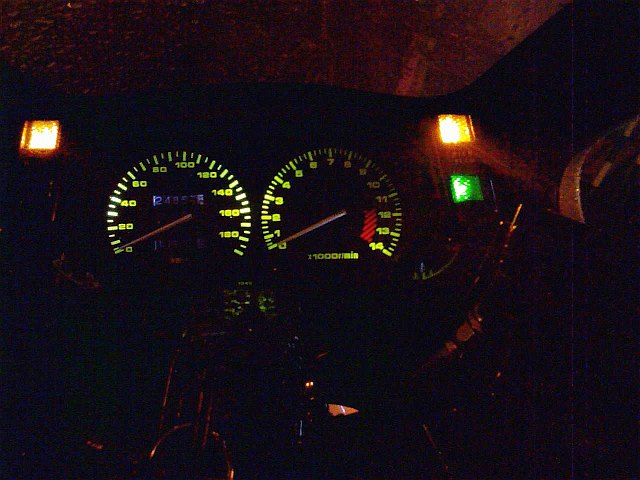

ね、ニュートラルだけ暗いでしょ。

追記　2011年05月09日 月曜日
現在メータ交換に伴い、通常電球に戻っています。
メータのラバーマウントが劣化して、異常振動しばかばか切れちゃったので、
対策してもう一度載せ替えます。

追追記　2011年12月29日 木曜日
最新情報

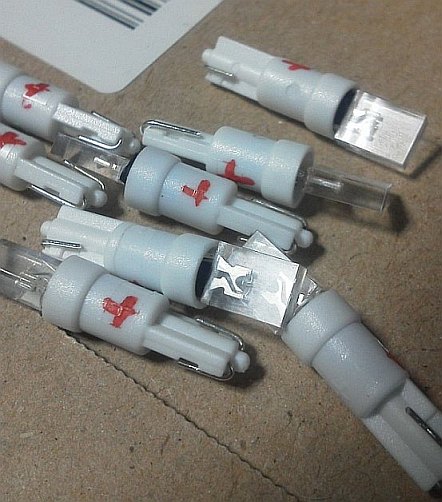

チップLEDで作った照明にしました。
特に拡散加工しなくても、光も散ってよろしい。
一発しか入れていないのに砲弾型直径3ミリ加工×4と同等。
小さく軽いため振動にも強いのでは？
ライセンス灯もこれにした。





おまけ

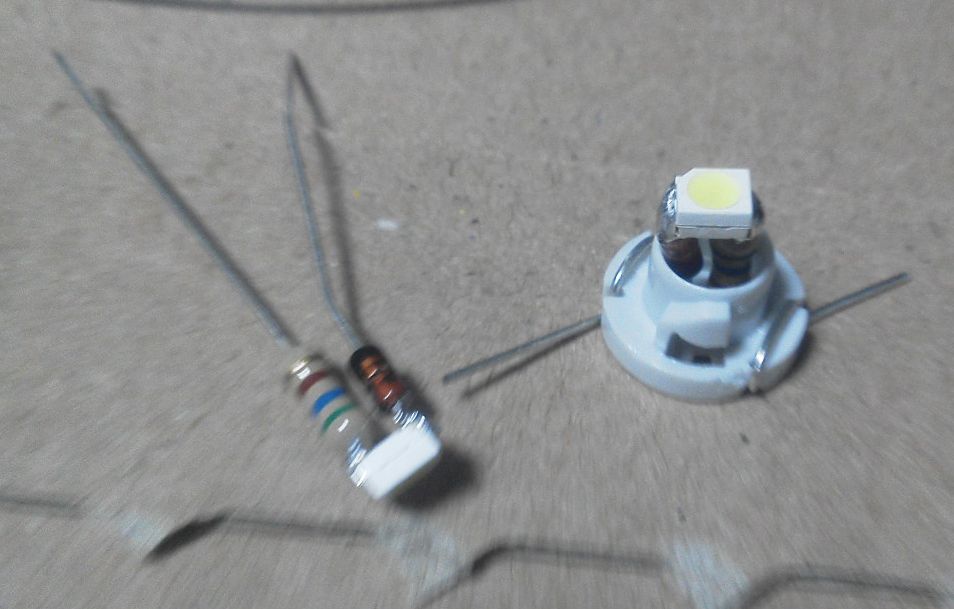

車用のLED

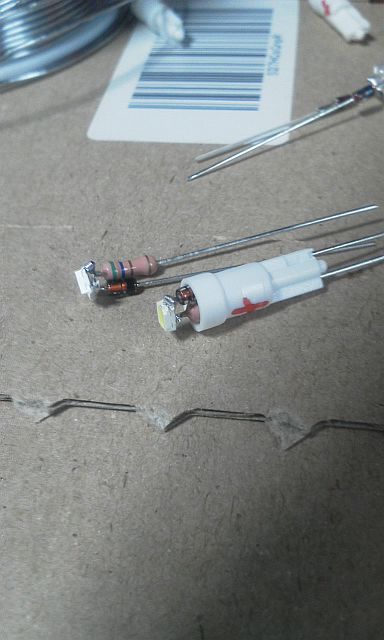

メータとエアコンの照明
どちらもLED部分は長辺が3.5mm以下
特にチップLEDはハンダに困る。

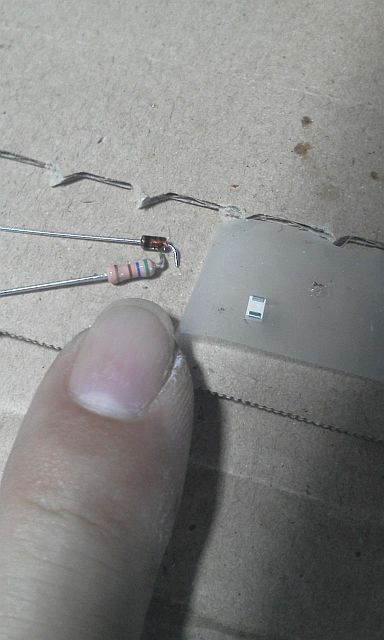

人差し指と比較してみて・・・
















このソケット直径5ミリです。
LEDの大きさが想像できますか？
